       压缩式垃圾车（以下简称垃圾车）是适用于城镇袋装、桶装、散装生活垃圾的收集、运输、装卸作业的专用车辆。垃圾被压缩机构压入车箱，从而使垃圾高密度均匀地分布在车箱内，直至装满为止，压缩式垃圾车的收运方式是目前世界上广泛采用的垃圾收运方式，其专用装置的功能均以汽车发动机为动力，通过液压机构来实现。车辆的箱体、填压器及污水箱均采用优质低合金钢板全密封焊接结构，具有强度高，重量轻，不产生二次污染等优点。

    垃圾车整车基本性能与原底盘车相同，用户请参阅原底盘车使用手册。本使用说明书仅介绍专用改装部分的有关操作、检查和维护保养。在使用的车辆前，我们强烈要求你能够通读本说明书，并对其中的操作程序做到得心应手。二、工作原理垃圾倒入垃圾箱内的垃圾斗，压缩机构的刮板打开，压缩机构下行到终点后，刮板收刮垃圾，压缩机构上行将垃圾压入箱体内，箱体内的推板与压缩机构共同作用下将垃圾压实，压缩机构反复压入垃圾到一定的程度，采用腹板将垃圾向箱体内部推，将垃圾进一步压实，当压缩机构不能继续将垃圾压入箱体内，表示箱体内垃圾已经装满。

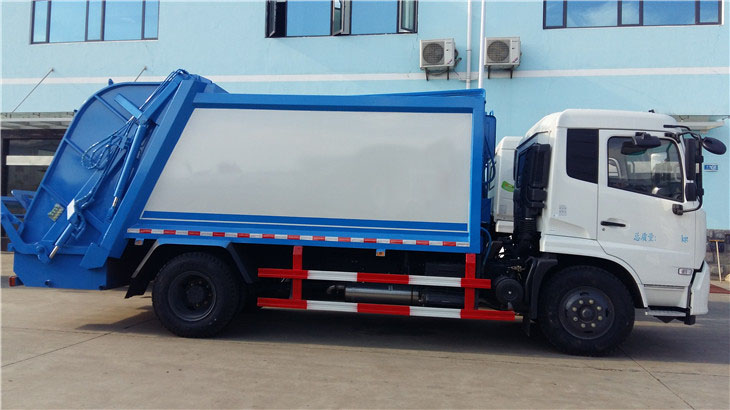

三、基本结构结构如下图所示：

1、车厢程力威标准压缩式垃圾车用12号低碳合金槽钢与5mm、4mm、16Mn钢板焊接而成。箱体通过附梁固定在汽车底盘上。车厢底盘为全密封结构，污水、车厢积水全部泄入斗体污水箱。以免腐蚀箱体和汽车底盘，以及避免行驶过程向路边漏洒污水，有效的防止了二次污染。

2、斗体斗体又称垃圾装填器由框形骨架、导轨、弧形料斗、刮板、滑板、负压板和轻型覆盖件组成。通过刮板油缸、滑板油缸和负压板的顺序动作，实现将料斗内物料循环压入车厢的功能。滑板两侧装有八个滚轮，摩擦系数低、强度高、且能作微量摆动，以保证导轨的长期使用而不受磨损。装填器又是车厢后部的密封装置，通过举升油缸，滑移铰链和锁紧限位装置来实现开启、关闭动作。填装器的底部设有污水箱，车厢内部的积水和料斗内多余积水都流入污水箱，在卸料时污水箱内污水可全部自行排出。

3、液压系统采用手动直接操作液压多路阀，液压系统由油箱及过滤系统、油泵、多路换向阀、单向节流阀、油缸、油管等组成。系统的动力来源于发动机，通过取力器将动力分出，取力器带动齿轮泵工作。齿轮泵经吸油滤油器将液压油吸入，给多路阀供油。多路阀工作时，使负压板油缸、滑板油缸、刮板油缸、举升油缸或推板油缸产生动作，液压油缸不工作时，液压油经过多路阀直接回油箱。

该系统主要有以下功能：

A、驱动压缩机构收刮，压缩垃圾；

B、料斗举起和放下；

C、推板作预压缩及排卸垃圾，实现了无二次污染的理想环保产品。
