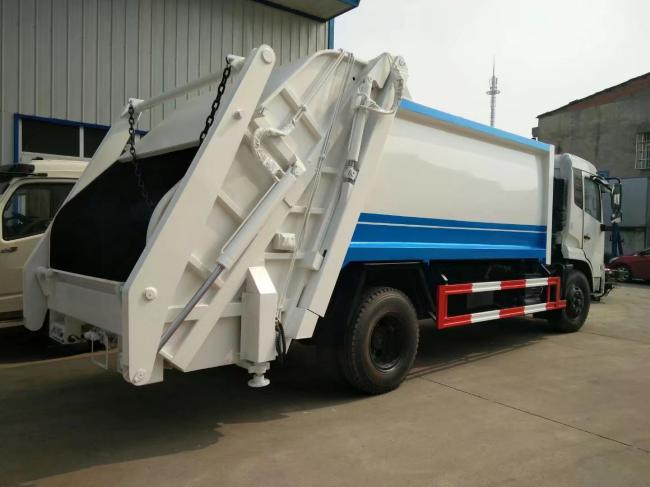

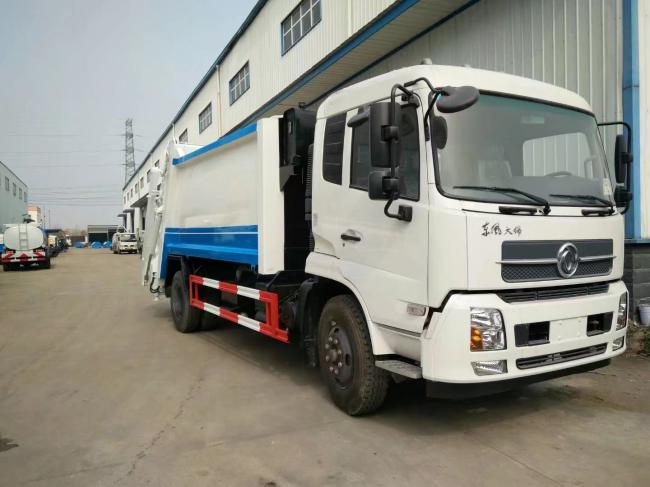

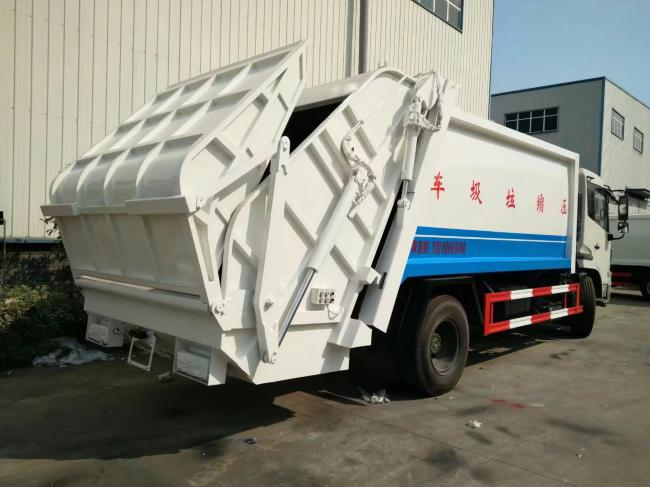

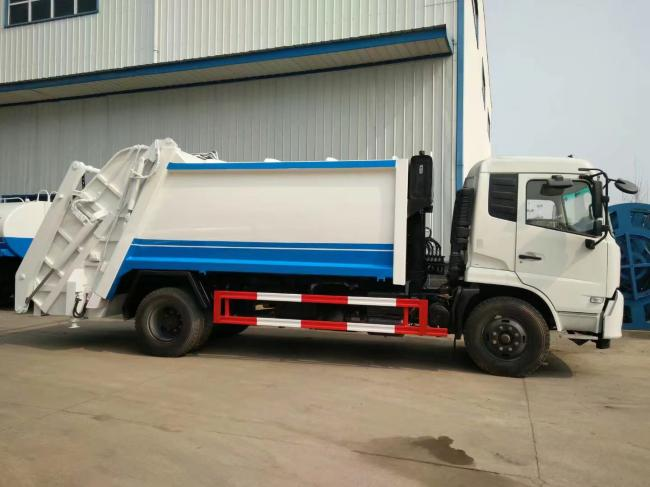

东风天锦压缩式垃圾车（12-14方/7.2-8.4吨）

发布日期：2023-05-18 关注度：284

产品简介

引进国际先进技术而开发的中型垃圾收运车辆，具有垃圾装载量大，无二次污染、可靠耐用等显著优点。

性能特点

1、厢体圆弧造型，简洁美观；后部装有导槽式活动盖板垃圾箱可完全密封；

2、厢体采用高强度耐候钢板制造，整车自重轻，可靠性好，耐腐蚀性强，垃圾压缩率高。

3、采用高耐磨型合金导轨滑块，可确保长效使用。

4、装填器采用自锁油缸和安全棒二级保护，安全可靠。

5、填料器与箱体结合部采用可调式液压锁紧全密封技术，密封性好。

6、推板滑块采用高耐磨性合金材料，使用寿命长。

7、设有滑板上行，刮板旋起按钮，紧急停止按钮、填料器防止下降的互锁开关、安全撑杆、填料器举升油缸自锁功能等多项安全保护措施，确保人员安全。

8、采用进口PLC编程、智能化控制系统、车厢后部等一体多位控制垃圾车作业，方便高效。

9、配备夜间工作灯，方便环卫工人夜间作业。

10、配有双向压缩功能，压缩效率高，垃圾装载量大、卸载时，填料器举升到位后，刮板、滑板自动实现一次循环，将残留在填料器内的垃圾清除干净。


整车参数		上装参数
产品名称	压缩式垃圾车	箱体有效容积	12/14m³	填装器有效容积	≥0.8m³
底盘型号	DFL1160BX1V	箱体外形	弧形	装填循环一次时间	≤28s
驱动形式	4*2	箱体材料	边5底5	推卸垃圾时间	≤20s
轴距	4700(mm)	压缩比	≥2.5	控制方式	自动、手动

总质量(kg)	15800	整备质量(kg)	9850
额定质量(kg)	5755	底盘型号	DFL1160BX1V
额定载客(含驾驶员)		驾驶室准乘人数	3
接近角/离去角(°)	20/15	前悬/后悬	1430/2420
外形尺寸(mm)	8850,8650X2500X3200,3350	货厢尺寸(mm)	XX
挂车总质量(kg)		轴荷	5600/10200
轴数	2	最高车速	98
轮胎规格	9.00R20 16PR,10.00-20 16PR,10.00-20 18PR,10.00R20 14PR,10.00R20 16PR,10.00R20 18PR,10R22.5 16PR,275/80R22.5,275/70R22.5 16PR,275/70R22.5 18P	轮胎数	6
前轮距	1880,1900,1920	后轮距	1800,1860,1820
轴距	3800,4200,4500,4700,5000	弹簧片数	7/9+6,8/10+8,10/11+10
排放标准	GB3847-2005,GB17691-2005国Ⅴ	燃料种类	柴油
发动机型号	发动机生产企业	发动机排量	发动机功率
ISD210 50 ISD190 50 ISD180 50 EQH180-52 EQH180-53 ISB180 50 ISD270 50 ISB210 50 ISB190 50	东风康明斯发动机有限公司东风康明斯发动机有限公司东风康明斯发动机有限公司东风商用车有限公司东风商用车有限公司东风康明斯发动机有限公司东风康明斯发动机有限公司东风康明斯发动机有限公司东风康明斯发动机有限公司	6700 6700 4500 4752 4752 5900 6700 5900 5900	155 144 132 132 132 132 198 155 140
其它	随底盘选装前雾灯和顶部装饰灯,选装卧铺侧窗装饰板;随底盘选装驾驶室;选装后部上料结构;侧防护材料Q235,螺栓连接;后防护由车辆专用作业装置代替,车辆后端离地高度500mm;仅采用4700mm和4500mm轴距底盘;外形尺寸长/轴距/后伸的对应关系为:8850/4700/300,8650/4500/300;发动机对应的油耗(L/100Km)值分别为:ISD210 50/27.5,ISD190 50/27.5,ISD180 50/27.5,EQH180-52/27.4,EQH180-53/27.4,ISB180 50/27.9,ISD270 50/27.3,ISB210 50/27.9;安装具有卫星定位功能的行驶记录仪;ABS型号:3631010-C2000,4460046440;生产厂家:东科克诺尔商用车制动系统(十堰)有限公司,威伯科汽车控制系统(中国)有限公司;该车专用装置为箱体及压缩机构,用于城市环卫垃圾压缩及运输.
