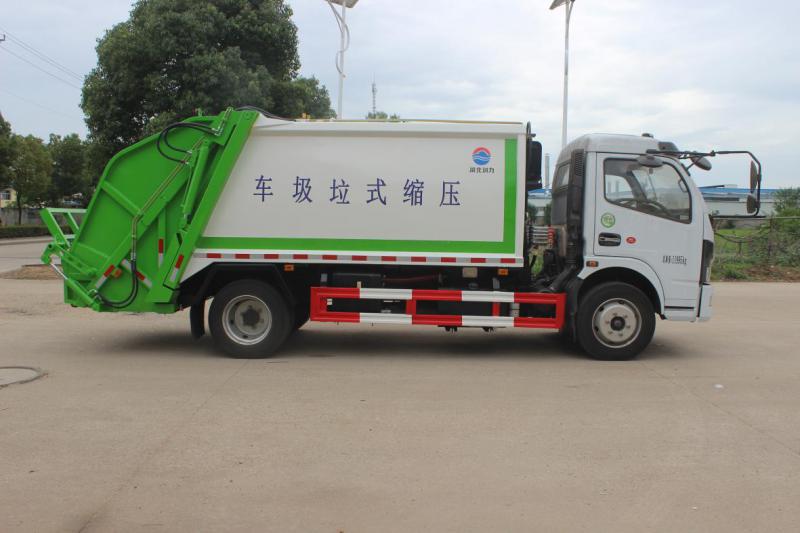

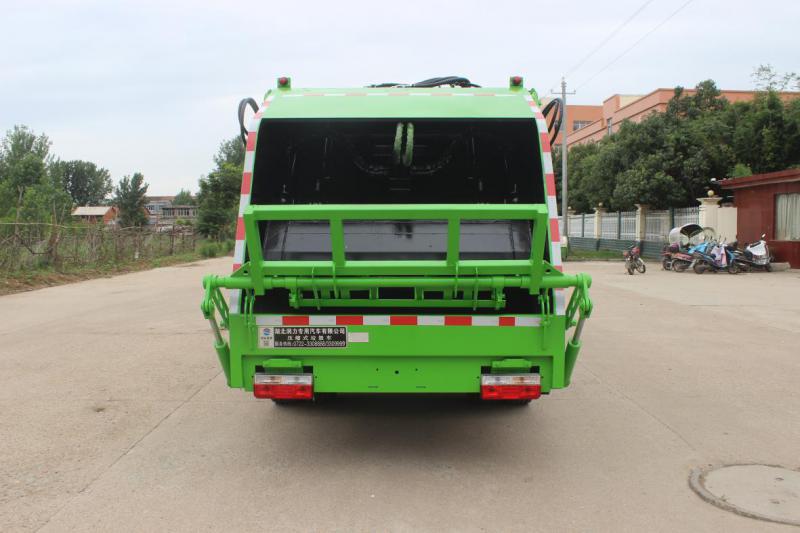

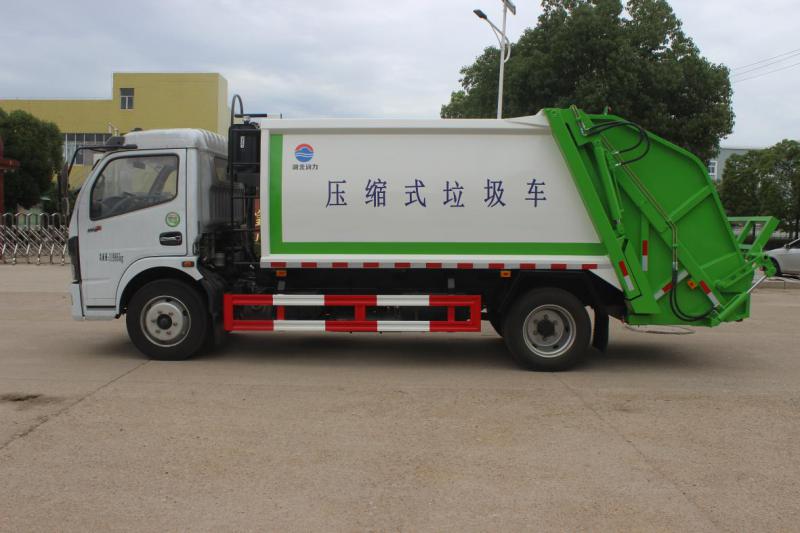

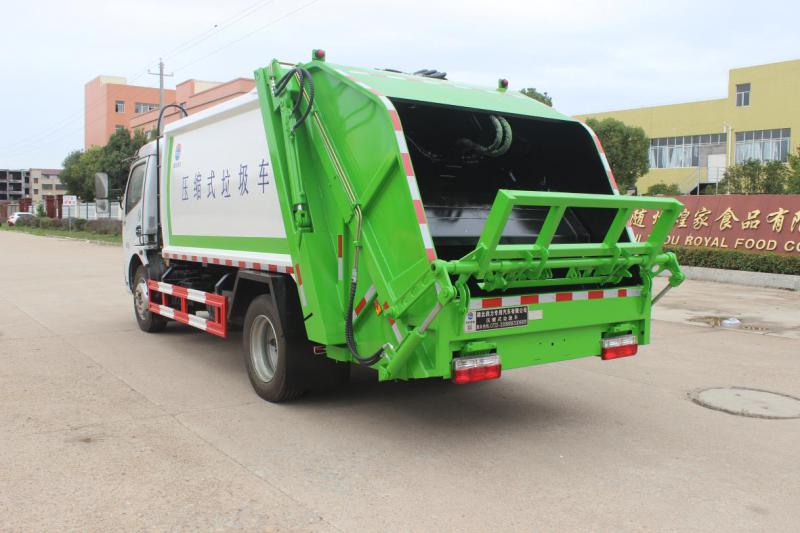

SCS5120ZYSEQ6型压缩式垃圾车（8方）
压缩垃圾车底盘配置：
采用东风多利卡系列EQ1125SJ8CDC型底盘，国六发动机，轴距3800，气刹。
压缩垃圾车上装配置：
1.垃圾箱采用高强度耐候钢板制作（δ4/16Mn）,侧板使用一体成型工艺，圆弧外形，结构牢固，外形美观，重量轻，受力好，装载量大。
2.推铲由矩管骨架和高强度耐候板构成（δ4/16Mn），流线型推面，不但结构轻巧，且退料顺畅，卸料干净彻底。
3.主要由填装器壳体、滑板、刮板等构件组成，各构件采用受力良好的梁板或箱型结构，均采用高强度耐候钢板制作，结构牢固，重量轻。
4.垃圾在压缩装填和运输过程中处于封闭状态，消除转运过程中垃圾尘屑飞扬、臭气飘散的现象。
5.垃圾箱与填充器结合面装有特质的橡胶密封条，并采用液压锁紧装置压缩密封，密封性好；下部设计有特殊结构的接水槽，双重保护，有效防止污水滴漏，杜绝二次污染。
6.采用国内主流控制阀和PLC可编程控制器集成控制，并采用逻辑回路保证各操作指令顺序执行，降低了故障发生率，避免了误操作造成的事故，提高了可靠性。
7.作业时，通过了电子油门控制器自动控制发动机输出功率，保证垃圾车在其各作业状态下，发动机能自动选择加速和怠速状态，避免了功率损耗和系统发热，耗油降低，经济性好。
8.设置了紧急停止按钮，可使垃圾压填作业装置在任何状态或任何位置停止，保障作业人员和设备的安全。
9.设置手动作业，可以在任何状态或者任何位置手动操作执行任何动作，及时排除作业过程中出现的故障。
10.举升油缸装有防爆阀，防止油管突然爆裂时填装器下降，同时设有安全撑杆，保证维修时人员安全。
11.具有自动和手动两种操作方式，作业控制盒分别安装在驾驶室内和车尾两侧，使用操作十分方便。
12.不同用户可根据不同的垃圾收集装置，选装不同的翻桶或翻斗机构（标准塑料垃圾桶120L、240L、660L，标准铁桶，随车三角垃圾斗，全密封垃圾斗）
箱体结构三维图
【主要技术参数】 | |||
产品商标 | 润知星牌 | 公告批次 | 322 |
产品名称 | SCS5120ZYSEQ6型压缩式垃圾车 | 产品号 | ZPCC367N01Z |
总质量(Kg) | 11995 | 罐体容积(m3) | |
额定载质量(Kg) | 4900,4600 | 外形尺寸(mm) | 6980,7180,7460×2300,2350×2700 |
整备质量(Kg) | 6900,7200 | 货厢尺寸(mm) | ×× |
额定载客(人) | 准拖挂车总质量(Kg) | ||
驾驶室准乘人数(人) | 3 | 载质量利用系数 | |
接近角/离去角(°) | 21/13 | 前悬/后悬(mm) | 1130/2050 |
轴数 | 2 | 轴距(mm) | 3800,3950,4050,4100,4400,3600 |
轴荷(Kg) | 4350/7645 | 最高车速(Km/h) | 103 |
其它 | 随底盘选装前面罩,前保险杠,前组合灯具,前雾灯,排半驾驶室.选装不同的垃圾箱结构,选装爬梯;①无上料装置②翻桶装置③半密封斗装置④摆臂装置⑤全密封斗装置;当选装①时外形长/后伸(mm)6980/0;当选装②、③时外形长/后伸(mm)7460/480;当选装④、⑤时外形长/后伸(mm)7180/200.侧防护材料为Q235B;与车架焊接连接;后防护由专用装置替代,下边缘离地高490mm.ABS型号:ABS/ASR-24V-4S/4M,厂家:襄阳东风隆诚机械有限责任公司.发动机型号/油耗值(L/100km)对应关系:D4.0NS6B170/20.4,D4.0NS6B185/20.4,YCS04190-68/20.3,ZD30D16-6N/20.3,D25TCIF1/20.3,D30TCIF1/20.2,D40TCIF1/20.3,D45TCIF1/20.2,NV30-C6G/20.6,NV30-C6C/20.3,NV30-C6D/20.3,CY4SK161/20.4,CY4SK261/20.1,CY4SK361/20.4. | ||
【底盘技术参数】 | |||
底盘型号 | EQ1125SJ8CDC | 底盘名称 | 载货汽车底盘（二类） |
商标名称 | 东风牌 | 生产企业 | 东风汽车股份有限公司 |
外形尺寸(mm) | 6725,7100,7190,7740,6015×2165×2410,2535 | 轮胎数 | 6 |
接近角/离去角(°) | 21/14 | 轮胎规格 | 245/70R19.5,8.25R20 |
钢板弹簧片数 | 8/10+7,12/12+9 | 前轮距(mm) | 1745,1802 |
燃料种类 | 柴油 | 后轮距(mm) | 1630,1650 |
排放标准 | GB3847-2005,GB17691-2018国Ⅵ | ||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) |
NV30-C6G NV30-C6C NV30-C6D CY4SK161 CY4SK261 CY4SK361 YCY30165-60 | 东风朝阳朝柴动力有限公司 东风朝阳朝柴动力有限公司 东风朝阳朝柴动力有限公司 东风朝阳朝柴动力有限公司 东风朝阳朝柴动力有限公司 东风朝阳朝柴动力有限公司 广西玉柴机器股份有限公司 | 2968 3093 2968 3856 3856 3856 2970 | 115 120 120 135 125 125 121 |
东风压缩垃圾车参数
序号 | 名称 | 单位 | 参数 |
1 | 箱体有效容积 | m³ | 8 |
2 | 箱体外形 | 弧形 | |
3 | 箱体材质 | 高强度耐磨特种钢 | |
4 | 箱体材料厚度 | mm | 边4底4 |
5 | 压缩比 | ≥2.5 | |
6 | 填装器有效容积 | m³ | ≥0.8 |
7 | 装填循环一次时间 | s | ≤25 |
8 | 推卸垃圾时间 | s | ≤35 |
9 | 控制方式 | 自动和手动两种操作方式 | |
10 | 液压系统最大压力 | MPa | 18 |
11 | 多路换向阀 | 合肥长源 | |
12 | 液压油泵 | 长源液压 | |
13 | 液压油缸 | 四川泸洲或烟台未来 | |
14 | 高压油管（软管） | 广州天河牌高压软管 | |
15 | 控制系统 | 西门子PLC | |
16 | 操作面板采用硅胶面板 | 个 | 共3个：驾驶室内1个，填充器两侧各1个 |
17 | 平衡阀 | 长源（举升两支油缸上各一个） | |
18 | 发动机功率控制 | 全自动控制 | |
19 | 铸钢件 | 翻转机构联接件、油缸支座、锁紧机构等关键部位为铸钢件 | |
20 | 翻桶机构 | L | 240L（可以挂240L的国标塑料桶两只） 其它选装另计。 |
21 | 污水箱 | L | 90L+125L |
