东风天锦CLW5160XDYD5电源抢险车
电源车简介
电源车可称为移动电源车、应急电源车、发电车。多功能应急电源车是在定型的二类汽车底盘上加装厢体及发电机组和电力管理系统的专用车辆，主要用于如果停电将会产生严重影响的电力、通信、会议、工程抢险和军事等场所，作机动应急备用电源。电源车具有良好的越野性和对各种路面的适应性，适应于全天候的野外露天作业，而且能在极高、低温和沙尘等恶劣的环境下工作。具有整体性能稳定可靠、操作简便、噪音低、排放性好、维护性好等特点，能很好的满足户外作业和应急供电需要。
湖北程力专用汽车股份有限公司电源车厂拥有专业的应急电源车技术团队，从业经验均超过5年，可根据客户应用需求量身定制车型方案，满足实际使用中的各项需求。我司提供20kw-2000kw的全系列应急电源车产品，厢体长度覆盖3.50m-9.50m。
一、电源车的基本性能
1.车载系统
1) 车速。电源车选用东风、五十铃、依维柯等汽车的发动机与底盘, 移动速度可达100 km/ h以上。
2) 载重量。在考虑应急电源的全部设备重量总和的基础上, 车辆的载重量还留有10% ~ 15% 不等的裕度。
3) 人性化操作和维修空间。机组开机、关机操作和仪表观察时, 操作人员可在车内操作间进行。车厢内留有较大空间并装有附属设施, 以方便机组的维修和保养。操作间装有电脑，空调，沙发等设施，在野外恶劣环境保电时可供操作员有良好工作环境。
4) 安全措施。车厢内门口处配有消防灭火器, 车厢内配有烟感报警器、交直流防爆照明灯和应急灯, 还有方便使用的接地钎和接地线, 以有效保证电源车的安全。选用智能灭火系统，可无人值守。
2.柴油发电机组
1) 柴油机选用康明斯知名品牌。
2) 发电机组采用国际知名品牌无刷自励交流同步发电机,采用AVR 自动电压调节。
3) 发电机组安装底座为机底油箱结构。油箱储油能满足机组运行8 h 以上的要求。
4) 发电机组的功率有20 kW~ 2000 kW 多种规格。带有缸套水预热和启动蓄电池浮充装置, 随时处于备用状态, 机组启动后能在12 s 内带满负载, 完全满足应急快速供电的要求。
3.控制和操作系统
1）机组配套的控制屏提供手动启动机组的功能,可自动监测机组的运行, 提供机组的保护功能, 控制屏面板上提供机组运行全部参数的指示表, 便于直观地查看机组状态。
2) 紧急停机按钮。当机组发生紧急情况时, 按.. 紧急停机 按钮就可控制机组立即停止运转。当确认机组故障消除, 该按钮复位。
3) 微型空气开关。当电流偏大, 超出该空气开关的设定值时, 即会自动断开。
4) 当出现机油压力偏低, 冷却液温度偏高, 机组超速等异常情况时, 会自动报警或停机。
4. 出线电缆系统
电源车的动力电缆选用YC 系列重型橡套软电缆, 长度一般为50 m, 也可根据需要配到100 m, 以满足各种特殊应用场合应急供电的需要。收放电缆可选用电动或手动控制。
二、电源车的技术亮点
1.机组减震
电源车选用由专利技术制造的橡胶减震垫进行减震。减震垫由碗形上盖板和漏斗形底板中间夹橡胶材料组成。这种结构具有较高的承载能力和较低的刚度和较大的阻尼比。减震垫在震动时不容易引起共振, 而较大的阻尼比使震动很快衰减。当极端情况下橡胶垫遭到破坏, 机组也不会因橡胶垫损坏而造成结构破坏。
2.降噪技术
一般柴油发电机组工作时的噪声在110 dB 左右。移动应急电源车的进、排风窗结构采用专利技术设计。在满足机组排风量、不影响机组功率输出和温升要求的前提下, 进、排风窗采用气弹簧开启, 窗户里面用一组吸音挡板作降噪处理, 结构简单, 既能最大限度保证机组的有效进排风量, 又能满足降低噪声的要求。电源车的排烟系统采用一个阻性消声器和一个抗声器的组合, 能使排烟噪声降低35~ 40 dB ( A) 。车厢侧板根据噪声要求用厚度50~ 100 mm 的吸音棉充填, 在所有门窗内安装有橡胶密封条, 收到好的隔音降噪效果。电源车经降噪处理后, 其满载工作时距车厢1 m 的平均噪声水平在72 dB( A) 左右。性能明显优于国内其他同类产品。
3.内装式电动电缆绞盘
电源车设计采用了一种内装式电动电缆绞盘的专利技术。内装式电动电缆绞盘把电动机和减速器装进电缆绞盘绕线滚筒里面, 使整体结构简单、紧凑, 同时使几个电缆绞盘并列工作变得容易布置。电缆绞盘可根据不同规格电缆收放的要求选用不用的变速比, 可以达到最佳的工作效果, 能安全快速地完成动力电缆的接驳作业。电动电缆绞盘可外接变频器和工业遥控器实现变频无级调速和无线遥控操作。以往盘50 m 的电缆需2 个人用0. 5 h 的时间, 现在一个人10 min 就能完成。
4.车载可升降照明系统
针对工程抢险用电和照明的需要, 增设了升降照明灯，照明灯完全升起时能在5 级风的环境下正常工作。可在地面用遥控器控制照明灯的开、关、升、降和旋转。
应急电源车结构布局简图

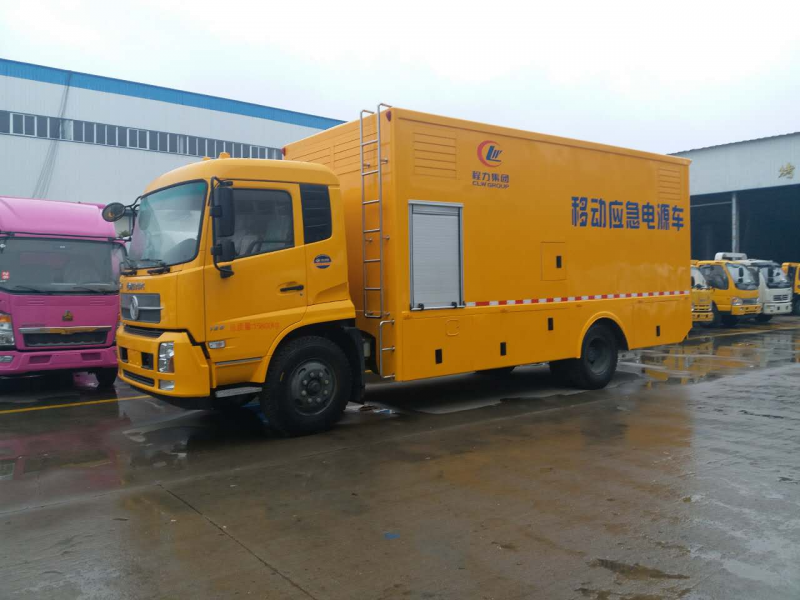

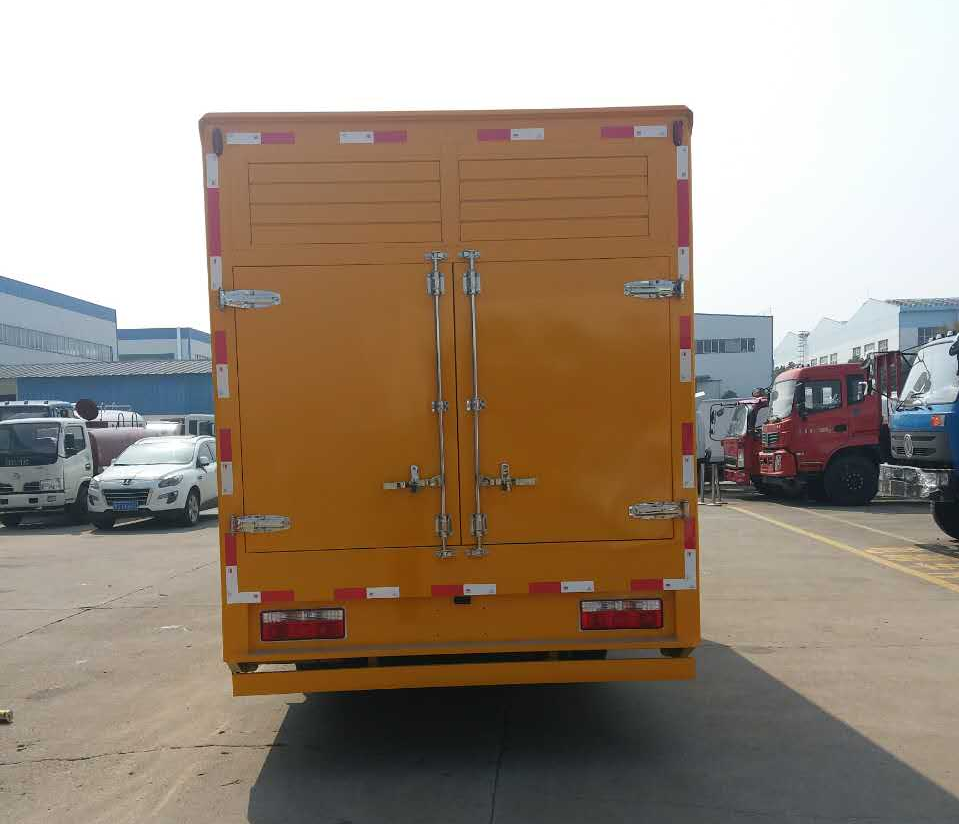

东风天锦CLW5160XDYD5 200KW机组车型展示：
| 整车主要指标 外形尺寸：8600X2500X3500（mm） 箱体尺寸：6250X2350X2500（mm） 总质量：15800KG 整备质量：10670KG 排放标准：国V 发电机组额定功率：200KW 底 盘 底盘名称：东风天锦 底盘型号：DFL1160BX1V 轴距:4700mm 额定功率：132KW(180马力) 发 电 机 组 额定输出电压（V）：三相四线制 400/230V 额定电流（A）：360 调压形式：自动 防护等级：IP23 发动机品牌:康明斯 发动机功率（KW）：200/220 汽缸数及排列：直列6缸 启动方式：DC24V 电启动 进气系统：废气涡轮增压 排气系统：工业用高效降噪消声器及柔性波纹管弹性连接 调速方式：电子 最低燃油消耗率（g/kwh）：220 |
| |
|
底盘配置：
【主要技术参数】 | |||
产品商标 | 程力威牌 | 公告批次 | 294 |
产品名称 | CLW5160XDYD5型电源车 | 产品号 | ZMUMC5EU01D |
总质量(Kg) | 15800 | 罐体容积(m3) | |
额定载质量(Kg) | 4935 | 外形尺寸(mm) | 8600×2500×3500 |
整备质量(Kg) | 10670 | 货厢尺寸(mm) | ×× |
额定载客(人) | 准拖挂车总质量(Kg) | ||
驾驶室准乘人数(人) | 3 | 载质量利用系数 | |
接近角/离去角(°) | 20/12 | 前悬/后悬(mm) | 1430/2470 |
轴数 | 2 | 轴距(mm) | 3800,4200,4500,4700,5000 |
轴荷(Kg) | 5600/10200 | 最高车速(Km/h) | 98 |
其它 | 该车主要用于处理突发事件的应急抢险供电.整车长与轴距的对于关系为(mm):7800/3800;8100/4200;8400/4500;8600/4700.该车车厢顶部封闭不可开启.侧面防护为裙板结构,故可豁免, 后下部防护装置,材料:Q235A,连接方式:焊接连接,断面尺寸(mm):100×50,离地高度(mm) :510. 选装ABS,ABS型号:3631010-C2000,4460046440;生产厂家:东科克诺尔商用车制动系统(十堰)有限公司,威伯科汽车控制系统(中国)有限公司.此车使用轮胎型号为:9.00R20(16PR),10.00-20(16/18PR),10.00R20(14/16/18PR),10R22.5(16PR),275/80R22.5,275/70R22.5(16/18PR),295/80R22.5. | ||
【底盘技术参数】 | |||
底盘型号 | DFL1160BX1V | 底盘名称 | 载货汽车底盘（二类） |
商标名称 | 东风牌 | 生产企业 | 东风商用车有限公司 |
外形尺寸(mm) | 7090,7490,7790,8290,8790×2370,2460×2760,2840,2730 | 轮胎数 | 6 |
接近角/离去角(°) | 20/18 | 轮胎规格 | 9.00R20 16PR,10.00-20 16PR,10.00-20 18PR,10.00R20 14PR,10.00R20 16PR,10.00R20 18PR,10R22.5 16PR,275/80R22.5,275/70R22.5 16PR,275/70R22.5 18PR,295/80R22.5 |
钢板弹簧片数 | 7/9+6,8/10+8 | 前轮距(mm) | 1880,1900,1920 |
燃料种类 | 柴油 | 后轮距(mm) | 1800,1860,1820 |
排放标准 | GB3847-2005,GB17691-2005国V | ||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) |
ISD210 50 ISD190 50 ISD180 50 EQH180-52 EQH180-53 ISB180 50 ISD270 50 ISB210 50
| 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风商用车有限公司 东风商用车有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司
| 6700 6700 4500 4752 4752 5900 6700 5900 5900 | 155 144 132 132 132 132 198 155 140 |
发电机组参数
1. 设备允许使用环境条件：
（1）海拔高度：2000M以下
（2）环境温度：-40度至50度
（3）最大温差：25度
（4）最大月平均相对湿度：90％（在25度时）
（5）抗地震强度：水平加速度0.2g垂直加速度0.1g
柴油发电机组技术参数
产品名称 | 柴油发电机组 | 制造厂家 | |
符合标准 | 满足JB/T10303-2001《工频柴油发电机组通用技术条件》标准 | ||
额定功率 | 200KW | 额定功率因素 | Cos0.8(Lag) |
最大功率 | 220KW | 稳态电压调整率 | ≦1％ |
额定电压 | 400/230V | 瞬态电压调整率 | -15％~+20％ |
额定电流 | 360A | 稳态频率调整率 | ≦3％ |
额定频率 | 50HZ | 电压稳定时间 | ≦1.5sec |
频率波动率 | ≦0.5％ | 电压波动率 | ≦1.0％ |
满载燃油耗量 | ≦220g/KWh | 瞬态频率调整率 | ≦±10％ |
机组噪声 | 95db | 频率稳定时间 | 5sec |
机组尺寸（mm） | 2980*1000*1700 | 机组净重（KG） | 2320 |
柴油机参数 | 康明斯 | ||
气缸数 | 6缸 | 缸径/行程 | 108/130mm |
气缸排列方式 | 直立 | 机组型号 | |
结构特点 | 4冲程 | 额定转速（rpm） | 1500 |
燃油型号 | 国产0#轻柴油 | 冷却方式 | 闭式强制水循环 |
调速方式 | 电子调速 | 启动方式 | 24V直流启动 |
励磁方式 | 无刷全钢自励磁 | 电压控制方式 | AVR自动调整 |
相数接线 | 三相四线 | 绝缘等级 | H |
防护等级 | IP23 | 冷却方式 | 自动 |
频率调整（％） | ≦±0.5（稳态） +10~-7（瞬态） | 电压调整率 | ≦±0.5（稳态） +20~-15（瞬态） |
控制屏 | 一体式液晶控制屏，带有电压、电流、频率、水温、油压显示功能并带有低油压、高水温、超速、超电流等报警停机功能。 | ||
整机标准配置 | 柴油机、发电机、风扇水箱、消音器、底座油箱、控制屏等 | ||
随机附件 | 启动电瓶2只及连接线、资料一套 | ||
箱体内部配置
名称 | 说明 | 图片 | 名称 | 说明 | 图片 | ||
1 | 静音降噪厢体 | 专业隔音处理，吸音效果好，有效降噪 |
| 9 | 灭火器 | 厢体内和厢体下方便取用 |
|
2 | 降噪网孔板 | 有效降噪，整体美观 |
| 10 | 接地装置 | 接地装置有效防止静电 |
|
3 | 踏步梯 | 铝合金踏板 美观方便 |
| 11 | 工具箱 | 随车工具箱，方便取用 |
|
4 | 透视窗 | 立于地面即可操作，方便查看 |
| 12 | 涂装及标识 | 可根据需求进行喷涂 | LOGO |
5 | 进排风系统 | 电动百叶窗 操作方便 |
| 13 | GPS、倒车影像、雷达 | 可选装配置 |
|
6 | 电源分配箱 | 单路监控 |
| 14 | 液压支腿 | 单腿8吨 |
|
7 | 应急灯 | 可移动式应急照明，方便临时照明 |
| 15 | 长条警灯 | 可选装 |
|
8 | 交直流荧光灯 | 车内照明装置 |
| ||||
备注 | 以上配置为我公司标准配置，也可根据客户要求定制，发电机组品牌可可根据客户要求选配； | ||||||
